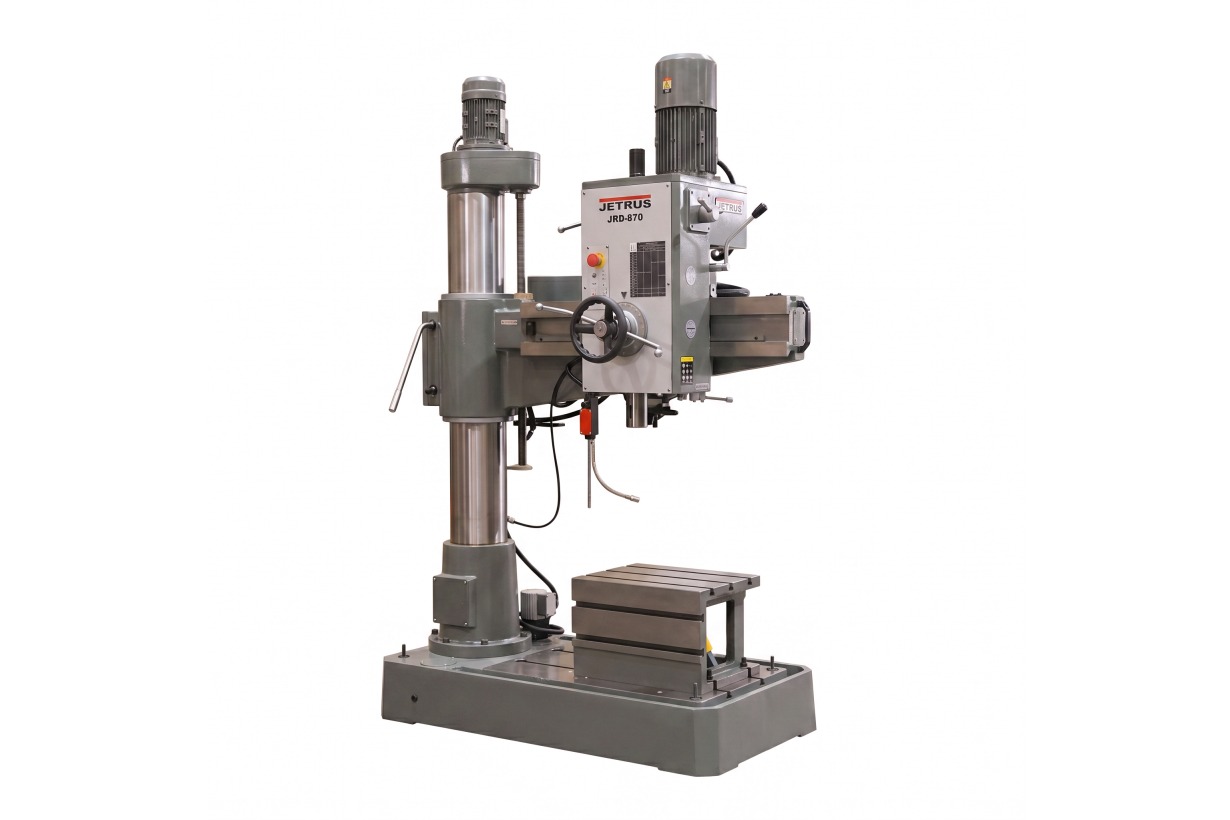

JETRUS JRD-870 Радиально-сверлильный станок 400В
Описание
Особенности:
- Аналог станков 2Е52, 2К52, 2К522, 2А53, 2А592, ГС545
- Область применения - сверление, развертывание, растачивание, нарезание резьбы
- Мощный и надежный асинхронный двигатель с выходной мощностью 2,2кВт
- Надежный редуктор передачи вращающего момента в масляной ванне
- 6 скоростей вращения шпинделя в диапазоне 75-1220 об/мин
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Жесткая, устойчивая к нагрузкам конструкция консоли
- Три скорости автоматической подачи пиноли
- Тяжелая массивная литая конструкция плиты-основания
- Массивный точный большеразмерный стол повышенной жесткости
- Система подачи СОЖ со встроенным в основание баком
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Центрально расположенный, эргономичный маховик хода пиноли
- Удобные и интуитивно-понятные клавиши управления
- Лампа освещения рабочей зоны
- Регулируемый упор глубины сверления
- Правое / левое вращение шпинделя
Радиально-сверлильный станок JETRUS JRD-870 представляет собой современную и модифицированную модель промышленного оборудования подобного типа. Новая модель пришла на замену JET JRD-720R и JRD-920AH. Это аналог советских станков моделей 2Е52, 2К52, 2К522, 2А53, 2А592, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-870 имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.
Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JETRUS JRD-870 имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли до 870мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.
Ход пиноли шпинделя станка 200мм, с посадочным отверстием под хвостовик МК-4, что подтверждает индустриальный класс станка.
JRD-870 позволяет сверлить отверстия диаметром до 32мм в низколегированной стали и до 35 мм в чугуне. Это достигается за счет высокой жесткости станка и выходной мощности главного двигателя с максимальным крутящим моментом в 200 Нм.
Особое внимание занимает моторно-механическая часть станка. Модель JRD-870 оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 2,2 кВт. Вращение шпинделя осуществляется через надежный промышленный редуктор. Вспомогательный же двигатель мощностью 0,75 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по вертикальной оси. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.
Скорость автоматической подачи пиноли шпинделя имеет 3-и скорости 0,1; 0,16; 0,25 мм на оборот. Максимальное усилие механизма подачи – 6,3кH
Тяжелая массивная литая чугунная конструкция плиты-основания имеет размеры 1400х700мм. Установленный коробчатый стол с размерами 460х320х300мм.
Масса станка составляет 1500 кг.
Характеристики
| Напряжение, В | 400 |
| Макс. диаметр сверления в низколегированной стали, мм | 32 |
| Макс. диаметр сверления в чугуне, мм | 35 |
| Макс. диаметр нарезания резьбы в низколегированной стали, мм | М20 |
| Частота вращения шпинделя, об/мин | 75-1220 |
| Количество скоростей вращения шпинделя, шт | 6 |
| Конус шпинделя | МК-4 |
| Выходная мощность главного двигателя (P2) | 2,2 |
| Макс. крутящий момент шпинделя, Нм | 200 |
| Диапазон скоростей автоподачи пиноли шпинделя, мм/об | 0,1/0,16/0,25 |
| Количество скоростей автоподачи пиноли шпинделя | 3 |
| Максимальное усилие механизма подачи, кH | 6,3 |
| Вертикальное перемещение консоли вверх/вниз, мм/мин | 500 |
| Скорость перемещения консоли вверх/вниз | 0,6 |
| Диаметр колонны, мм | 200 |
| Ход пиноли шпинделя, мм | ±180° |
| Расстояние от шпинделя до колонны, мм | 300-870 |
| Горизонтальный ход шпиндельной бабки (вручную), мм | 570 |
| Расстояние шпиндель-основание, мм | 260-1000 |
| Размер рабочего стола, мм | 460х320х300 |
| Размер Т-образного паза стола, мм | (3) 16х110 |
| Размер основания, мм | 1400х700 |
| Размер Т-образного паза основания, мм | (2) 16х200 |
| Мощность двигателя подъема/опускания консоли, кВт | 0,75 |
| Мощность двигателя помпы подачи СОЖ, кВт | 0,1 |
| Длина, мм | 1550 |
| Ширина, мм | 750 |
| Высота, мм | 2200 |
| Масса, кг | 1500 |
Особенности:
- Аналог станков 2Е52, 2К52, 2К522, 2А53, 2А592, ГС545
- Область применения - сверление, развертывание, растачивание, нарезание резьбы
- Мощный и надежный асинхронный двигатель с выходной мощностью 2,2кВт
- Надежный редуктор передачи вращающего момента в масляной ванне
- 6 скоростей вращения шпинделя в диапазоне 75-1220 об/мин
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Жесткая, устойчивая к нагрузкам конструкция консоли
- Три скорости автоматической подачи пиноли
- Тяжелая массивная литая конструкция плиты-основания
- Массивный точный большеразмерный стол повышенной жесткости
- Система подачи СОЖ со встроенным в основание баком
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Центрально расположенный, эргономичный маховик хода пиноли
- Удобные и интуитивно-понятные клавиши управления
- Лампа освещения рабочей зоны
- Регулируемый упор глубины сверления
- Правое / левое вращение шпинделя
Радиально-сверлильный станок JETRUS JRD-870 представляет собой современную и модифицированную модель промышленного оборудования подобного типа. Новая модель пришла на замену JET JRD-720R и JRD-920AH. Это аналог советских станков моделей 2Е52, 2К52, 2К522, 2А53, 2А592, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-870 имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.
Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JETRUS JRD-870 имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли до 870мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.
Ход пиноли шпинделя станка 200мм, с посадочным отверстием под хвостовик МК-4, что подтверждает индустриальный класс станка.
JRD-870 позволяет сверлить отверстия диаметром до 32мм в низколегированной стали и до 35 мм в чугуне. Это достигается за счет высокой жесткости станка и выходной мощности главного двигателя с максимальным крутящим моментом в 200 Нм.
Особое внимание занимает моторно-механическая часть станка. Модель JRD-870 оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 2,2 кВт. Вращение шпинделя осуществляется через надежный промышленный редуктор. Вспомогательный же двигатель мощностью 0,75 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по вертикальной оси. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.
Скорость автоматической подачи пиноли шпинделя имеет 3-и скорости 0,1; 0,16; 0,25 мм на оборот. Максимальное усилие механизма подачи – 6,3кH
Тяжелая массивная литая чугунная конструкция плиты-основания имеет размеры 1400х700мм. Установленный коробчатый стол с размерами 460х320х300мм.
Масса станка составляет 1500 кг.
Комплектация
- Переходные втулки МК4/MK3, МК4/MK2
- Клин-выколотка
- Стандартный коробчатый стол 460х320х300мм
